Die Teilnahme am diesjährigen DARC-Thüringencontest machte mir u.a. auch für die Klasse H (RTTY im 2-m-Band) sehr viel Spaß. Dabei wurde ausschließlich die RTTY-Funktion des Icom IC-7100 (also ohne Anschluss an einen Rechner) genutzt. Als anrufende Station ist das auch ohne Probleme möglich. Künftig wollte ich jedoch die Vorteile einer RTTY-Software, wie z.B. das einfachere Schreiben von Texten oder die Verknüpfung mit einem Log-Programm, nutzen.
Durch die tatkräftige Unterstützung des OVV unseres DARC-Ortsverbandes X01 „Kyffhäuser“ OM Sebastian (DM2HEY) und OM Micha (DL4ATV) gelang es schließlich, mit folgendem Setup für RTTY QRV zu sein:
- Icom IC-7100
- Netbook ohne herkömmlichem COM-Port (nur USB)
- RTTY-Software MMTTY von Mako (JE3HHT)
Um RTTY-Signale senden zu können, wird von vielen Funkamateuren das AFSK-Verfahren in Verbindung mit der Soundkarte des am Trx angeschlossenen Computers genutzt. Bei meinem Setup sollte aber „echter“ FSK-Betrieb mit folgenden Vorteilen realisiert werden:
- die FSK-Umtastung (Wechsel zwischen „Space“- und „Mark“-Frequenz) findet über den VFO des Trx statt und nicht in der Soundkarte des angeschlossenen PC
- die damit erzeugten Signale sind „sauber“, also frei von jeglichen Abweichungen (z.B. durch unpassende Soundkarten- bzw. NF-Einstellungen übersteuerte oder verzerrte Signale) und liefern daher eine optimale Ausgangsleitung
Bedingung dafür ist allerdings, dass ein entsprechendes Signal zur FSK-Umtastung vom PC zum Trx gelangt. Der Icom IC-7100 sieht hierfür nur die 13polige ACC-Buchse vor, in die Signal zur FSK-Umtastung von der Software des angeschlossenen Rechners eingespeist werden muss.
Ein Umschalten zwischen der „Space“- und der „Mark“-Frequenz über die ACC-Buchse des IC-7100 (oder andere Modelle) wird durch die Verbindung des Pin 10 (FSK-Steuerung) mit Pin 2 (Masse) realisiert. Seitens des MMTTY-Programms wird hierfür jedoch nur ein Signal (standardmäßig TxD) am COM-Port (Serielle Schnittstelle nach RS232) bereitgestellt. Mittels eines „USB-zu-COM-Adapters“ kann diese Schnittstelle auch an Rechnern ohne COM-Port realisiert werden.
Es galt nun, die zwei unterschiedlichen Signalpegel zwischen dem COM-Port des PC und der ACC-Buchse des IC-7100 miteinander zu verbinden, was über direktem Wege natürlich nicht möglich ist.
Diese Verbindung kann
- mittels einer speziellen Interfacebox (nicht mehr handelsüblich)
- über eine Schaltung mit z.B. galvanischer Trennung
- (ganz einfach) lediglich mittels eines Widerstandes und eines Transistors
erfolgen.
Letztere Möglichkeit wurde von Ron (ND5S) in dem von Don (AA5AU) erarbeiteten Leitfaden für das MMTTY-Programm veröffentlicht. Dabei gelangt das TxD-Signal vom COM-Port des PC (liegt an Pin 3 eines SD9-Steckers an) über einen 1-k-Ohm-Widerstand an die Basis eines gewöhnlichen NPN-Transistors, dessen Kollektor mit dem Pin 10 (FSK-Steuerung) und dessen Emitter mit dem Pin 2 (Masse) der ACC-Buchse des IC-7100 verbunden ist.

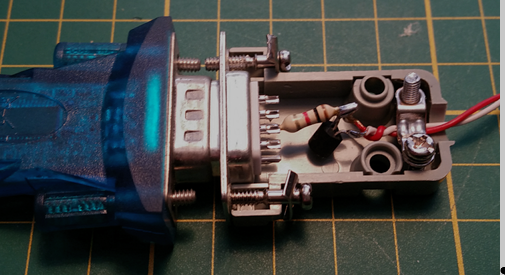

Aufgrund des geringen Platzbedarfs lässt sich diese Schaltung im SD9-Stecker für den COM-Port des PC unterbringen (links im Bild ist teilweise der „USB-zu-COM-Adapter“ zu sehen):
Bei Anliegen des Signals zur FSK-Umtastung am COM-Port wird das Potenzial am FSK-Pin der ACC-Buchse am Trx auf Masse gezogen und somit von der „Mark“- auf die „Space“-Frequenz gewechselt.
Die Steuerung der PPT erfolgt im vorliegenden Beispiel (zusammen mit der Übertragung der NF vom Trx zum PC) über eine USB-Verbindung zwischen dem IC-7100 und dem PC. Die FSK-Umtastung dagegen wird mit der COM-ACC-Kopplung und der soeben geschilderten Schaltung realisiert. Es sind also zwei getrennte Verbindungskabel notwendig.
Die Funktionstüchtigkeit wurde durch Übertragungsversuche mit Sebastian (DM2HEY) und Micha (DL4ATV) am 20.9. sichergestellt und die Zuverlässigkeit unter realen Bedingungen am 23.-24.9.2023 mit der Teilnahme am CQ-WW-DX-RTTY-Contest (ohne Ausfälle oder Störungen) nachgewiesen.
Als vorteilhaft zeigte sich, dass die RTTY-Funktion des IC-7100 weiterhin und unabhängig von der PC-Software zur Verfügung steht. Dadurch sind zwei unterschiedliche Decoder (direkt im IC-7100 und mittels MMTTY auf dem PC) nutzbar, was bei der Entzifferung von verstümmelten Signalen sehr hilfreich sein kann.
Softwareseitig durchgeführte Arbeiten:
- Treiberinstallation für IC-7100 (vor dem Anschluss des Trx an den PC!!!)
- Treiberinstallation für den verwendeten USB-zu-COM-Adapter
- Softwareinstallation MMTTY-Programm (inkl. Zusatzprogramm EXTFSK zur Ansteuerung des USB-zu-COM-Adapters)
- im MMTTY-Programm die CAT-Befehle für „Senden“ und „Empfangen“ (PTT-Steuerung) sowie die Hex-Geräteadresse und das Übertragungsprotokoll sowie den COM-Port für die USB-Verbindung mit dem IC-7100 einstellen/zuweisen
- im MMTTY-Programm die FSK-Steuerung über das Zusatzprogramm EXTFSK einstellen (hier COM-Port-Zuweisung für den Adapter vornehmen)
